技术方案

一、系统介绍及描述

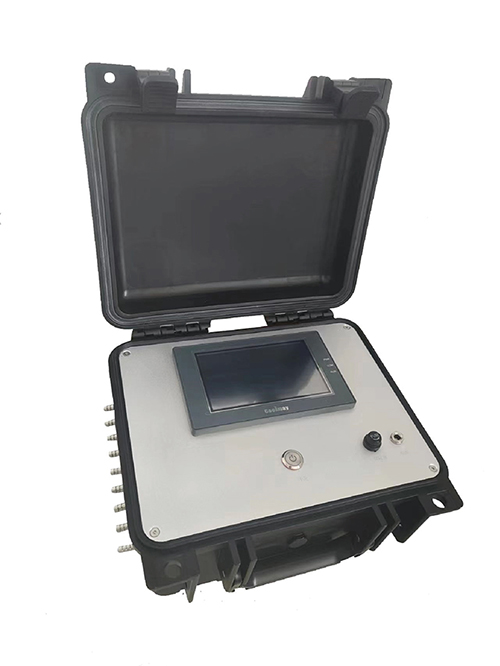

该套沙尘试验箱校准装置，主要包括沙尘采样装置、高精度称量装置、流量校准装置等组件组成。其中沙尘采样装置采用质量流量计作为计量标准，配置专用沙尘采样器，通过遥控器可一键完成多通道沙尘采样工作，满足JJF(军工) 18沙尘试验设备校准规范的相关要求；高精度称量装置选用国际知名品牌的I级电子天平作为主标准器，保证了称量的准确性；流量校准装置采用国际知名品牌高精度皂膜流量计（选配）作为标准器，快速实现流量的现场标定。整套装置结构紧凑，布局合理，极大提高了操作的便利性。

AUC-SC01沙尘试验箱校准装置的特点:

1，采用PLC一体机进行控制，实现了准确的数据处理能力；

2，操作简单，易于掌握；

3，采样流量可根据标准规范的要求在范围内任意设定，并可快速稳定至目标流量值，同时程序中内置流量校准功能，可根据现场实际情况对流量进行实时标定；

4，采用高稳定性的质量流量计，获得精确的计量数据；

5，沙尘采样采用了无线遥控技术，使得多点采样可以实现一键完成；

6，采样端口为9端口控制，各端口均可实现独立遥控控制，完全满足规范要求；

7，结构紧凑，便于携带，主机置于沙尘试验箱中不会对检测结果产生影响；

8，主机箱采用防水防尘设计；

9，内置6800mA锂电池供电，充满一次电可满足多台设备的现场检测；

10，检测效率高，多点检测一键操作完成；

二、工作过程

AST-SC01沙尘试验箱校准装置采用质量流量计进行计量，保证采集流量的稳定性，采用无线遥控器进行操作，使检测的整个操作过程变得简单易行，配合自身研发的沙尘采样器使用。设备的操作十分简单：

1)检测前请确保仪器充电至满格（以显示屏电量达到100%为标准）；

2)打开电源按钮，系统通电，首先进行系统自检，自检完成后预热30min（有效的预热可以更好的保证采样流量的稳定）；

3)必要时可使用电子皂膜流量计对流量进行校准，如需校准，可通过“标定”按钮完成流量的校准；

4)使用高精密电子天平（电子天平需预热2h）对沙尘采样器进行检测前的称重并记录采样器的重量；

5)根据箱体容积布置沙尘采样器，并将采样器通过软管连接至校准装置的相应端口；

6)对校准装置进行固定，确保其不妨碍检测的正常进行；

7)关闭沙尘试验箱门，根据校准规范的要求运行被检设备；

8)通过遥控器按键控制沙尘采样器进行沙尘的采样工作，校准装置自动开始运行，并通过指示灯指示采样的进度，完成后相应的指示灯亮起，结束沙尘采集；

9)带被检设备内沙尘沉降结束后，打开试验箱门，取出采样器，清理采样器表面粉尘，并进行称重，记录最终数据；

10)清理校准仪表面积尘，关闭校准装置电源，完成校准工作。

三、沙尘采样装置技术参数

（1）电源：内置24V锂电池，6800mAh

（2）流量范围：（0.1~3.0）L/min

（3）精度等级：1.0级

（4）工作环境：（15~35）℃     50%RH以下

（5）分辨率：0.01L/min

四、主要部件

五、一年备件和易损件

供方提供必要的备件和易损件。

六、设备价格及付款方式: 按报价单

七、 售后服务

设备自验收结束后一年内属于免费保修期，一年后提供终身维修服务。

八、商标保护及商业机密

       未经供方明确许可，请勿将我们的任何文件转交、复制给第三方。我们保留专利和注册设计的所有权利。
