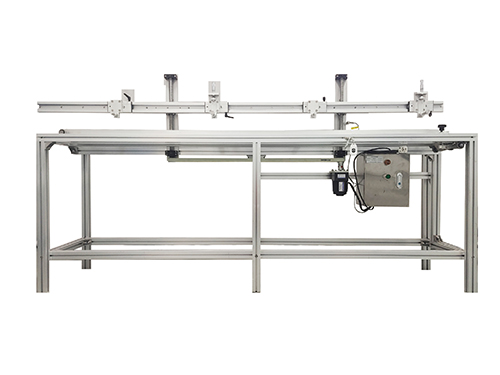

一、系统介绍及描述

该套大卡尺校准装置，主要用于1000mm以上大卡尺的检定校准工作，完全满足JJG 30的相关要求，采用铝合金材料加工制作而成，并使用了遥控器控制电机动作，实现卡尺的上下位置的自动调整，将繁杂的工作在最大限度上进行了简化，极大提高了便利性。

AUC-KC01大卡尺校准装置的特点:

1，操作简单，易于掌握；

2，采用遥控器控制，自动完成卡尺的位置调整；

3，适用于1000mm以上大卡尺的校准或检定；

4，整套装置采用铝合金材料加工制成。

二、工作过程

AST-KC01大卡尺校准装置采用铝合金材料制作而成，考虑到卡尺本身自重的问题，设计中采用了遥控电机驱动解决了卡尺校准中较为繁重的环节。设备的操作十分简单：

1)接通220V电源并按下开机按钮开机运行；

2)将大卡尺外量爪拉出并将尺身挂到校准装置的支杆上；

3)将需要校准的量块提前通过量块夹子组合后平放到检测台上；

4)通过遥控器控制卡尺升降至合适的测量位置；

5)测量量块完成该点的校准；

6)其他测量点的校准重复以上3~5条操作即可。

三、大卡尺校准装置基本结构

AST-KC01是一套用于大卡尺检定或校准的装置，主要包含以下结构：

1)控制系统采用遥控模块控制电机的运转，完成卡尺位置的自动调整；

2)工作台采用全铝合金结构，装配简单；

3)量块平台为可调式结构，通过平台微调手柄可以调整平台的水平；

4)配套卡尺支杆，用于支撑固定卡尺；

5)可调支杆可以在卡尺量程范围内任意移动，确保被检测尺寸的量程覆盖；

6)在将卡尺支撑于支撑杆上后，通过升降滑台调节卡尺的检测位置。

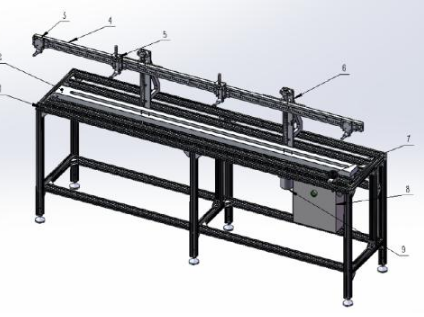

1.工作台                             2.量块平台

3.卡尺支杆                          4.导轨

5.可调支杆                          6.升降滑台

7.平台微调手柄                    8.电控箱

9.电机

四、技术参数

（1）电源：AC220V±10%   50HZ

（2）功率：25W

（3）工作环境：（15~25）℃     80%RH以下

（4）测量范围：（200~2000）mm
